虚拟演播室系统（The Virtual Studio System，简称VSS）

  星耀天梯虚拟演播室系统应用摄像机跟踪技术，获得真实摄像机数据，并与计算机生成的背景结合在一起，背景成像依据的是真实的摄像机拍摄所得到的镜头参数，因而和演员的三维透视关系完全一致，避免了不真实、不自然的感觉。由于背景大多是由计算机生成的，可以迅速变化，这使得丰富多彩的演播室场景设计可以用非常经济的手段来实现，由于它本身所具有的无穷魅力以及其不可低估的发展前景，迄今已被越来越多的节目制作及有关人员所关注。

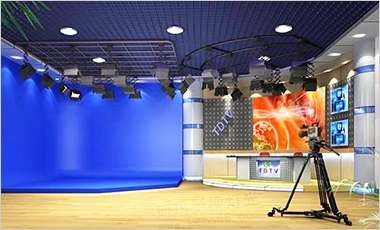

                                                                                                        虚拟演播室解决方案

• 幕布：采用蓝色环型阻燃幕布做为背景幕布，即可做新闻口播，又可做访谈节目时使用，使录制节目更方便。并且光布均匀、光比适中影。

•


整体灯光系统采用滑动轨道系统并配置恒力铰链，整体灯光系统可左右前后自由移动，部分地区灯具可上下移动，使调光更灵活方便。因考虑房间

的宽度较宽，所以配置四根固定轨，使调光灵活方便并且以后可自由升级。

采用环型布光法，其照度均匀，无明显交叉阴影和眩光，且发光面积大，使轮廓明显，画面有纵深感，人物立体感强，画面清晰自然，色彩绚丽。

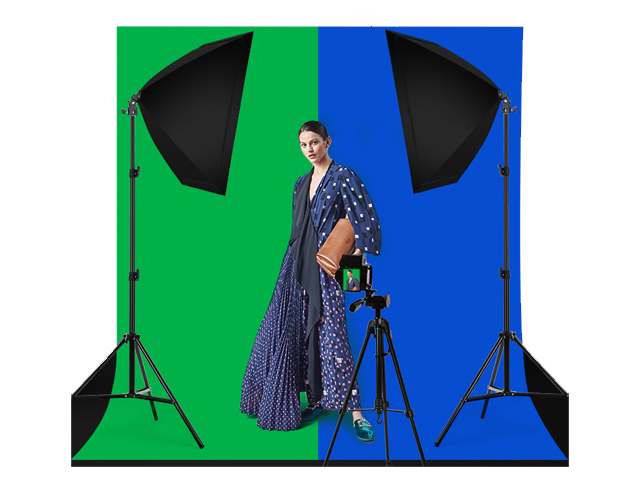

                                                                                                                蓝绿幕布

• 度值：距地面1.5垂直距离，照度达到1500LX

• 色温：光源的相关色温达到3200K

• 显色指数：Ra值＞90

• 用电总功率9000W采用三相四线线制，380V/220V，50HZ

• 电缆线为阻燃电缆，地面距灯的高度不低于2 .6m，灯与吊挂装置的高度为85cm

• 室灯全开时无眩光，不刺眼：室内温度1小时之内上升不到1度

• 声学装修
  演播室声学设计主要是噪声控制和混响时间控制。

  噪声控制
  演播室的噪声来自多方面，既有演播室外部的噪声，又有演播室内部的噪声。演播室的外部噪声可分为二类，一类来自演播室建筑之外，例如过往车辆、飞机所产生的交通噪声；另一类来自建筑物之内，但又在演播室之外的噪声，例如学生下课时的喧哗声。演播室的内部噪声主要来自空调系统，灯光控制系统和演播室工作时，摄像机的移动噪声和工作人员的走动噪声等。噪声传入演播室主要通过三种途径，一是声波的透射性，噪声作用于墙壁、地板、天花板而产生振动，把声能辐射进演播室；二是通过施工时留下的缝隙传入演播室；三是通过固体传声而进入演播室。

  隔声处理
  噪声传播有空气声和固体声两种途径，该演播室的隔声处理主要是空气声的隔绝。

  采用满桨满缝的砖墙隔声，价廉而隔声效果好。不同质量的砖墙具有不同的隔声量砖墙的隔声量与墙体单位面积质量有关，质量越大，其隔声量也越大，当砖墙的材料选定后，单位面积质量取决于墙体厚度。演播室使用240mm厚砖墙已可以满足隔声设计要求，为了填重起见，在演播室的内墙面贴上50mm厚的隔声泡沫板，以加强墙体的隔声量。

  门的隔声量主要取决于它的质量，刚性及气密封性。用质量大的材料制造隔声门时隔声量就大，但制造安装工艺比较麻烦，而且整个门看上去显得笨重。该室的隔声门使用轻质材料制作，在三层13mm厚的木板中夹两层11mm厚的玻璃棉，两面再各加一层五合板和一层榉木饰面板，门框及门的边缘敷上毛毡对门缝进行密封。

  为了隔绝空气声，该演播室不开设直接通向室外的窗口，导播室的观察窗采用双层玻璃窗。窗口的隔声量主要取决于玻璃，中低频时玻璃的隔声量由密度决定，故最好选用厚一点的玻璃板。

  空调系统和灯光控制系统噪声指标的优劣，是保证演播室噪声能否达到设计要求的重要环节。对于空调系统，该演播室为了减少送风时的空气噪声，适当增加风管壁厚，风管外壁加配角铁加强筋，防止送风时产生机械振动；风管内壁贴50mm厚的超细玻璃棉毡，外包玻璃丝布，再用钢板网压紧；穿墙的风管采用软连接，穿墙管道的四周填充50mm厚玻璃棉毡；控制送风速度，使出风口的风速小于1.5m/s。

  混响时间控制
  混响时间是演播室音质好坏的重要因素，混响时间过短，演播室内声音发干，过长声音拖尾，混响时间控制包括二方面,一是适当选择演播室长\宽\高的比例,使室内声音的任一频率信号都不会过分加强或减弱;二是合理设计室内吸声装修,使混响时间按近设计值。

  吸声处理是为混响时间而设置，它对隔声同样具有一定的作用。但吸声和隔声是两不同的概念，隔声是指隔断外界噪声对室内的影响，而吸声主要是指室内吸声层的设置对混响时间的影响。

  演播室墙面吸声结构使用木龙骨框架，后置100mm空腔，打600mm×600mm方格，方格内置玻璃棉，可在一定程度上改变吸声效果，起调节混响时间的作用。

  地面处理
  演播室室内地面在外观上起装璜作用，在声学上有吸声效果，并且采用木地板，有利于降低室内低频混响时间。

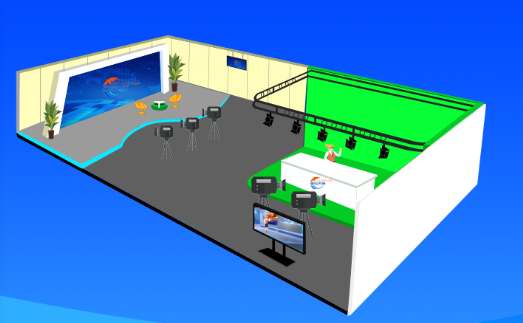

虚拟+实景演播室3D效果图
